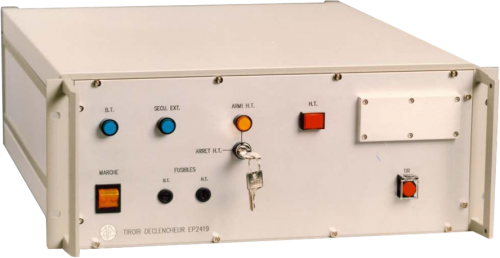

Générateur de déclenchement
thyratrons faible jitter - EP2419


Générateur de déclenchement faible jitter de thyratron CX1157 EP2419
Grille 1  Grille 2
Profil Rectangulaire Exponentiel
Zcharge : 50 Ω 50 Ω
Vcrête  : 700 V 1200 V
Tmontée ≤  80 ns  80 ns
T50  :  1,2 µs  1 µs
Jitter (Δt) ≤  1 ns 1 ns
 Déclenchement : manuel, impulsion
